PowerBook G3 內建數據機 DIY
1999/04/15 12:30 pm King

相信 PowerBook 一族都會認同一件事,就是 PC Card Slot 等同於 PCI Slot 一樣的珍貴。如果我們選購 PowerBook 時,都會盡可能選一些內置有 Modem 的型號,但最不幸的,就是並不是所有 PowerBook 都有內置 Modem,還記得第一批的 PowerBook G3 Serics 嗎?對!是沒有內置 Modem 的,但各位有否留意,其實機內已預留了空間給日後的機種加上 Modem,不過....很可惜,現在的 PowerBook G3 內置的 Modem 是沒有零賣的,如果真的想用 Modem ,就只好選用 PC Card Modem 了。

最近蘋果公司為藍白 G3 推出了一個內置 Modem,可以解決藍白 G3 沒有 Modem 可用的問題。但大家有否留意到,如果我們把這個 Modem 的金屬盒子拆除的話,它的外形跟 PowerBook G3 內置的 Modem 十分相似,所以我為求證兩者是否同出一族,便向一間相熟的電腦商查詢過,得到的答案是藍白 G3 與 PowerBook G3 內置的 Modem 的零件料號是完全相同的,即是說很有可能是同一個產品,但實際上可否用得上呢?小弟就作出了一個大膽的測試,結果如何?跟著來看吧!

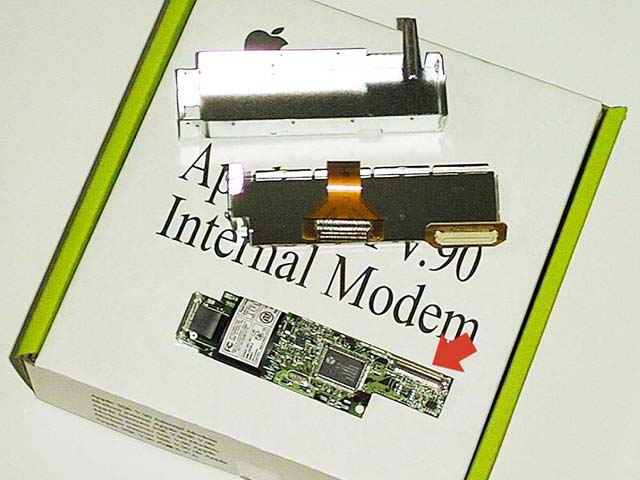

我買了 Apple 56K V.90 Internal Modem ( 綠白色盒 ) 回來後,首先把外面的金屬盒子拆去,便會看到一線路板,而我們需要的就只是這線路板就夠了。大家留意這線路上會有一個扁長的插頭 ( 左圖中紅箭頭處),這就是與 PowerBook G3 主機板連接的位置了。

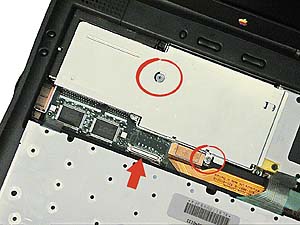

跟著我們就要打開 PowerBook 的鍵盤,在這你可以看到主機板上連接 Modem 的扁長插頭 ( 左圖中紅箭頭 ),再打開保護 CPU 的金屬面板 ( 左圖中紅圈所示的縲絲 ),相信大家都可以輕易的做到。如果真的不確定該如何打開您的 PowerBook 的話,可以參考你的 PowerBook 使用手冊。

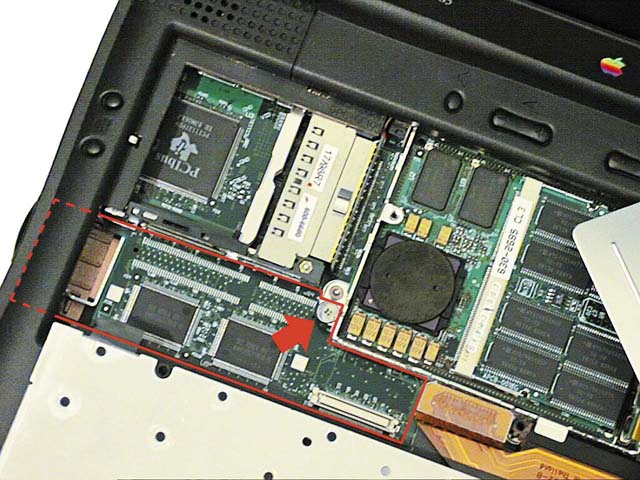

打開了保護 CPU 的金屬面板後,會看見主機板接近中央位置 ( 左圖中紅箭頭所示 )有一根鏍絲,請先拆除它才把 Modem 裝在左圖中紅色虛線位置上,留意連接的插頭要緊扣 ( 會發出卡一聲 ) 才算成功。注意!不要忘記裝回剛才拆下來的鏍絲,否則未來 Modem 將會鬆動掉落。

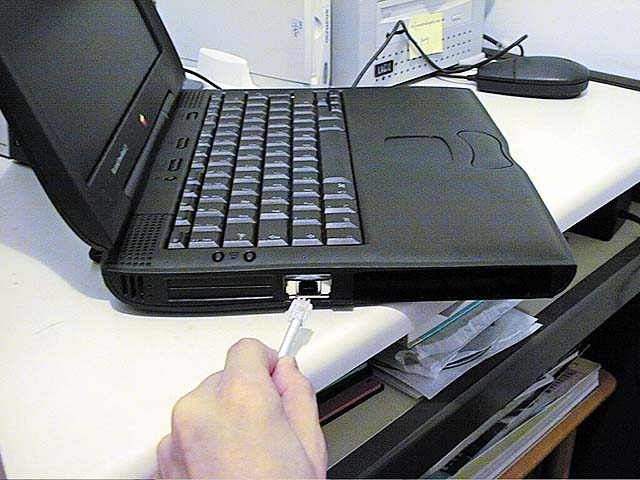

再來我們可以裝回保護 CPU 的金屬面板和鍵盤,一切順利的話就可以插上電話線。開動電腦後,請在 Control Panels 中 Connect via 一欄內設定為 Internal Modem,而在 Modem 一欄內設定為 PowerBook G3 Internal 56K,PowerBook 的 Modem Scripts 已有更新版,請到蘋果網頁下載

成功了嗎?恭喜你!以後就可以空出一個 PC Card Slot 了。最後要多謝白館長和幫我查詢有關資料的電腦公司,我才有機會在這裡和大家分享我的經驗。謝謝各位!


【編註】由於蘋果電腦規定的關係,在本文中所提到的 Apple 56K V.90 Internal Modem (蘋果電腦零件編號 M7405) 按規定並不能直接銷售到美國本土之外。目前市面上唯一可以自由輸出到美國本土之外的相似產品,是由 Global Village 所生產的 Teleport 56K Internal Modem V.90 for the G3 ,根據冰果室向 Global Village 求證的結果,似乎這個產品與蘋果的設計並不相同,所以不能與 PowerBook G3 相容,若是您有機會測試而發現這個數據機可以在兩部機器間通用,請您務必來信告知,我們會在此與大家分享您的發現。
